FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3

Plus de vues

FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3

FIBACRCR1C1-50M3


Fibre Optique CR1C1 EUROCLASSE & RATP Armée acier Multimode


FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3


FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3


Tests





LEM Rapport d'essai 15.0497


LEM Rapport d'essai 15.1665




Type de gamme


* G.655 (Fibre Monomode NZD)


* G.657 (Fibre Monomode insensible à la courbure)


Applications


Installation extérieure


Pour installation fixe dans des fourreaux, des chemins de câble, des conduits ou directement enterrés


Résistant aux rongeurs - Construction barrière hydrofuge - Conducteur sec


Résistant au feu - Propagation de la flamme - Sans halogène


Faible émission de fumées - UV stabilisés

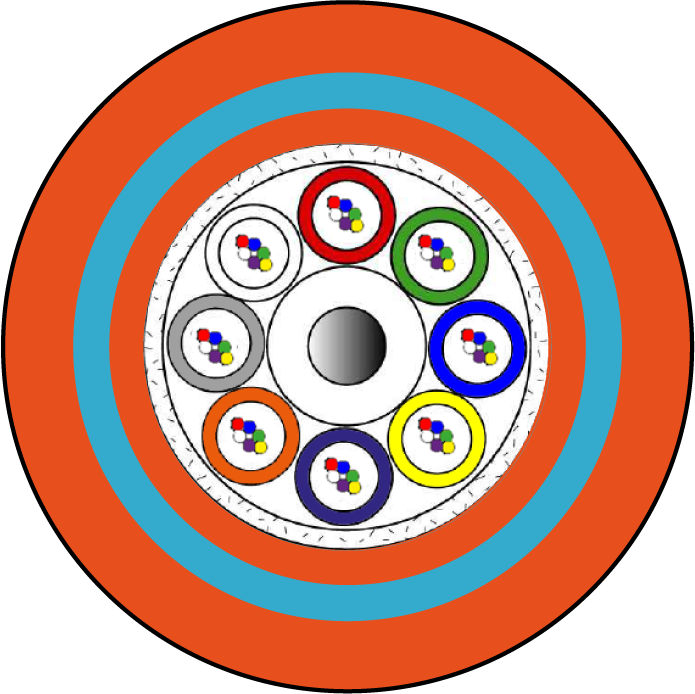

Construction


Jonc central : Tige en plastique renforcée Fibre de verre


Structure libre : Matériel Thermoplastique (PBT), gel d’étanchéité


Code couleur Fibres : Rouge - Bleu - Vert - Jaune - Violet - Blanc


Code couleur Tubes : Rouge - Bleu - Vert - Jaune


Barrière anti feu : Chaque tube est individuellement protégé par un Ruban de verre / MICA


Structure du câble : Tube torroné autour du jonc central


Etanchéité longitudinale : Conducteur sec avec filins gonflants


Eléments périphériques : Barrière hydrofuge avec fibre en mèche de verre


Barrière anti feu : Ruban avec mèche de verre


Gaine intérieure : Retardateur de feu & composé LSZH


Cordon de maintien : Oui


Armure : Copolymère recouvert d’un ruban d’acier corrugué (CSTA)


Gaine extérieure : Retardateur de feu & composé LSZH UV stabilisé


Standards


















































Température d’utilisation   - 40° C / + 80 °C
Température d’installation   - 20° C / + 60 °C
Température de stockage   - 40° C / + 80 °C
Rayon de courbure mini            de pose IEC 60794-1-2-E11 15 x diamètre extérieur
Rayon de courbure mini            en service IEC 60794-1-2-E11 20 x diamètre extérieur
Traction maxi admissible          en installation IEC 60794-1-2-E1 1400 N
Traction maxi admissible          en utilisation IEC 60794-1-2-E1 900 N
Résistance aux chocs mécaniques IEC 60794-1-2-E3 & IK10 2500 N/100 mm pour 15 min
Pénétration de l’eau IEC 60794-1-2-F5B Pas de fuite d’eau après 24h








































Résistance au feu IEC 60331-25 NF C 32-070 CR1 EN 50200 EN 187000
Propagation de la flamme IEC 60332-1-2 NF C 32-070 C2 XPC 93539







EN 187000 K20-E1

Propagation de l’incendie IEC 60332-3-24 NF C 32-070 C1 B2ca-s1a; d1; a1 EN 187000 K20-E2
Toxicité des fumées IEC 60754-1 EN 50267-2-1 NFC 20-454 EN 187000 K20-E5
Opacité des fumées IEC 61034-2 EN 50268-2 K209 B EN 187000 K20-E6
Description

Détails

FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP Armée acier Multimode
