FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3

Plus de vues

FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3

FIBACRCR1C1-50M3


Fibre Optique CR1C1 EUROCLASSE & RATP Armée acier Multimode


FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3


FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP gaine Armée acier Multimode OM3


Tests



LOGO LCIE Bureau Veritas LCIE Rapport d’Essai n° : 141292-684442A


NF EN 60754-1: Essai sur les gaz émis lors de la combustion des matériaux prélevés sur câbles - Partie 1 : Détermination de la quantité de gaz acide halogéné
NF EN 60754-2 : Essai sur les gaz émis lors de la combustion des matériaux prélevés sur câbles - Partie 2 : détermination de la conductivité et de l'acidité (par mesure du pH)


Rapport d'essai LCIE RATP - Toxicité Corrovivité NF EN 60754-1 (2014) et NF EN 60754-2 (2014) FIB24ACRCR1C1-9S2

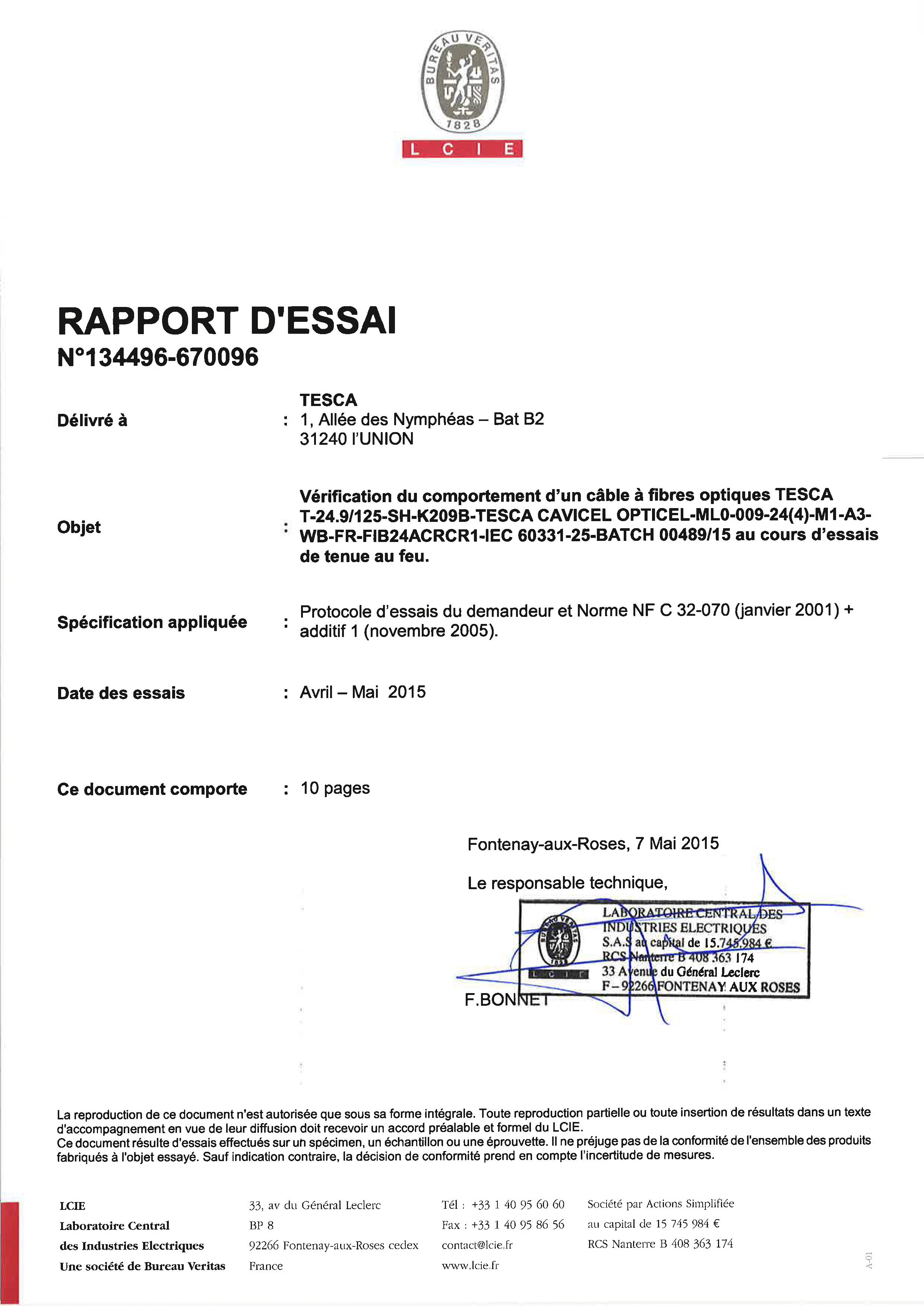

LOGO LCIE Bureau Veritas LCIE Rapport d’Essai n° : 134496-670096


LCIE LNE RATP 134496-670096




LEM Rapport d'essai 15.0497


LEM Rapport d'essai 15.1665




Type de gamme


* G.655 (Fibre Monomode NZD)


* G.657 (Fibre Monomode insensible à la courbure)


Applications


Installation extérieure


Pour installation fixe dans des fourreaux, des chemins de câble, des conduits ou directement enterrés


Résistant aux rongeurs - Construction barrière hydrofuge - Conducteur sec


Résistant au feu - Propagation de la flamme - Sans halogène


Faible émission de fumées - UV stabilisés



Construction


Jonc central : Tige en plastique renforcée Fibre de verre


Structure libre : Matériel Thermoplastique (PBT), gel d’étanchéité


Code couleur Fibres : Rouge - Bleu - Vert - Jaune - Violet - Blanc


Code couleur Tubes : Rouge - Bleu - Vert - Jaune


Barrière anti feu : Chaque tube est individuellement protégé par un Ruban de verre / MICA


Structure du câble : Tube torroné autour du jonc central


Etanchéité longitudinale : Conducteur sec avec filins gonflants


Eléments périphériques : Barrière hydrofuge avec fibre en mèche de verre


Barrière anti feu : Ruban avec mèche de verre


Gaine intérieure : Retardateur de feu & composé LSZH


Cordon de maintien : Oui


Armure : Copolymère recouvert d’un ruban d’acier corrugué (CSTA)


Gaine extérieure : Retardateur de feu & composé LSZH UV stabilisé


Standards


















































Température d’utilisation   - 40° C / + 80 °C
Température d’installation   - 20° C / + 60 °C
Température de stockage   - 40° C / + 80 °C
Rayon de courbure mini            de pose IEC 60794-1-2-E11 15 x diamètre extérieur
Rayon de courbure mini            en service IEC 60794-1-2-E11 20 x diamètre extérieur
Traction maxi admissible          en installation IEC 60794-1-2-E1 1400 N
Traction maxi admissible          en utilisation IEC 60794-1-2-E1 900 N
Résistance aux chocs mécaniques IEC 60794-1-2-E3 & IK10 2500 N/100 mm pour 15 min
Pénétration de l’eau IEC 60794-1-2-F5B Pas de fuite d’eau après 24h








































Résistance au feu IEC 60331-25 NF C 32-070 CR1 EN 50200 EN 187000
Propagation de la flamme IEC 60332-1-2 NF C 32-070 C2 XPC 93539







EN 187000 K20-E1

Propagation de l’incendie IEC 60332-3-24 NF C 32-070 C1 B2ca-s1a; d1; a1 EN 187000 K20-E2
Toxicité des fumées IEC 60754-1 EN 50267-2-1 NFC 20-454 EN 187000 K20-E5
Opacité des fumées IEC 61034-2 EN 50268-2 K209 B EN 187000 K20-E6
Stock

Disponibilité : En stock

Ce produit, comme tous les autres produits de notre gamme de câble audio, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

Description

Détails

FIBACRCR1C1-50M3 Fibre Optique CR1C1 EUROCLASSE & RATP Armée acier Multimode
Informations complémentaires

Informations complémentaires

famille Non
Heritage Non
Fibre Non
Faisceau 1 Non
Faisceau 2 Non
Faisceau 3 Non
Remplissage 1 Non
Remplissage 2 Non
Propagation flamme Non
Armure Non
Gaine extérieure Non
Gaine exterieure Non
Diamétre ext. (mm) Non
Poids Non
Traction maximum Non
Nbre FO Non
Ame conducteur Non
Composition Non
Structure Non
Isolement Non
1er Blindage Non
2ème Blindage Non
Masse Kg/Km Non
Couleur gaine Non
Connectique associée Non
