RG 58 ZH - Câble coaxial 50 Ohm LSZH

Plus de vues

RG 58 ZH - Câble coaxial 50 Ohm LSZH

RG 58 ZH


RG 58 ZH - Câble coaxial 50 Ohm LSZH


RG58ZH


RG58ZH - Câble CoaxiaL MIL C-17 Impédance 50 Ω LSZH


RG58ZH - Câble CoaxiaL MIL C-17 Impédance 50 Ω LSZH


Câble coaxial 50 Ohm


RG58 ZH est un câble coaxial analogique 50 Ohm, selon la norme MIL C-17.

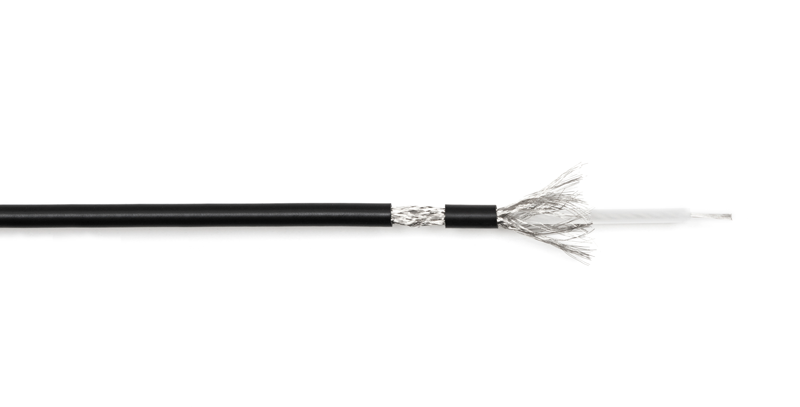

Ce câble video est composé d’une âme multibrins (19 x 0.18 mm) en cuivre étamé avec blindage tresse en cuivre étamé.


Avec son faible diamètre, le câble RG58 est Idéal pour la réalisation de petits cordons analogiques sur mesure.


La gaine extérieure est en LSZH est souvent demandé pour des lieux accueillant du public.


Existe également en version gaine extérieure PVC


RG58ZH - Câble CoaxiaL MIL C-17 Impédance 50 Ω LSZH

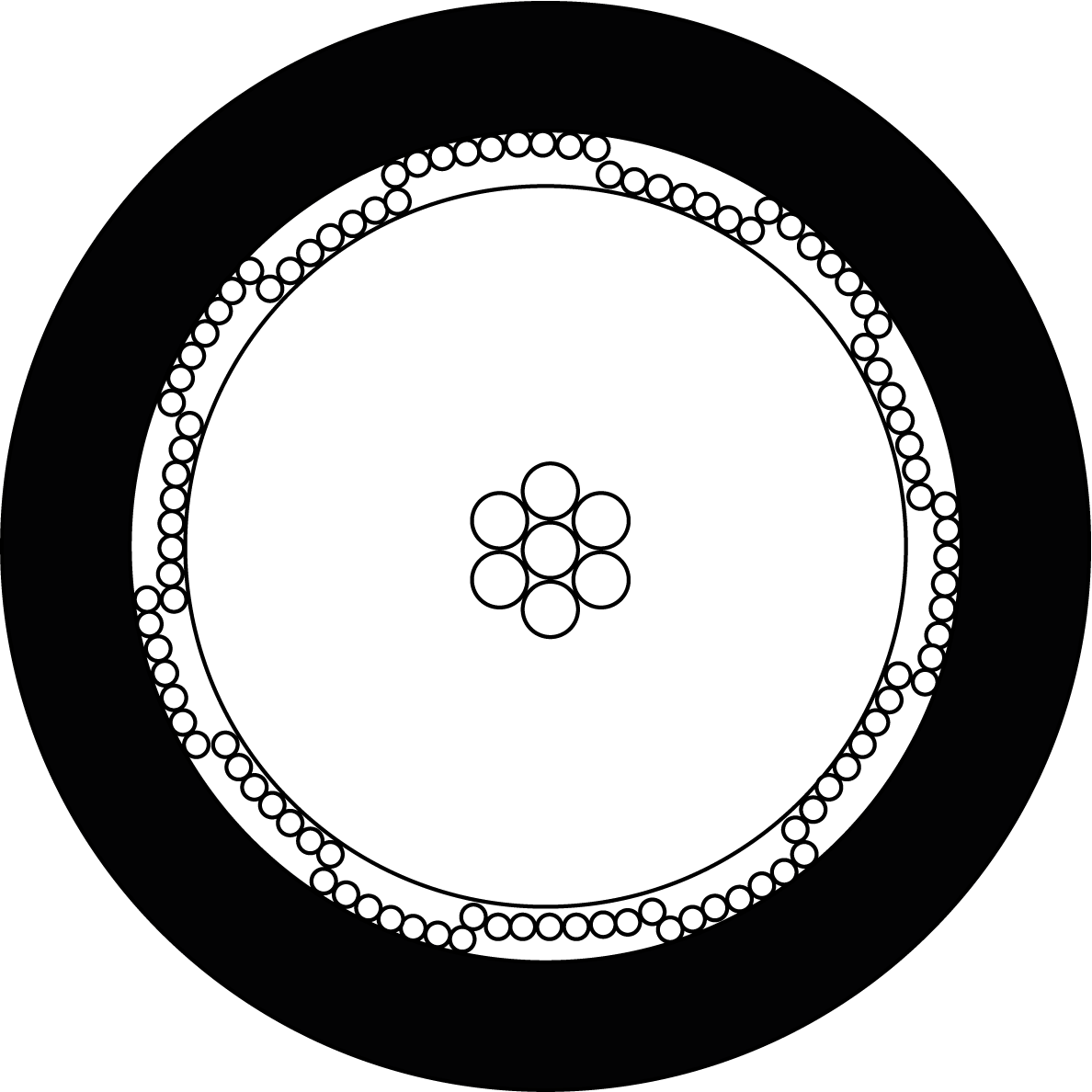

Conducteur Cuivre étamé 19 x 0,18 mm
Diélectrique Polyethylène ø 2,95 mm
Ecran Tresse cuivre étamé 95 %
Gaine extérieure LSZH 5,0 mm


Propriétés


Rayon mini courbure rmin.


Application mobile : 50 mm


Installation fixe : 25 mm



Plage de température T°


En service : − 35 °C / + 85 °C


De pose : − 20 °C / + 60 °C


Comportement au feu
Propagation flamme IEC 60332-1 & -3C; IEC 60332-1


Toxicité des fumées IEC 60754-1 et -2


Opacité des fumées IEC 61034 (LT > 60%)



Caractéristiques électriques


Impédance Z 50 ± 3 Ω
Capacité 1 kHz C nom. 100 pF/m
Vitesse propagation v/c 66 %



Résistance linéique R
cond. < 36,5 Ω/km


écran < 16,5 Ω/km


diélectrique > 5 GΩ / km


Tension d’effluve 1,9 kV


Efficacité écran > 55 dB


Affaiblissement α
MHz dB/100 m MHz dB/100 m
50 9.7


100 14.0


200 20.5


400 30.0


500 34.4


600 38.0


860 47.0


1000 51.6



Return Loss SRL
30 ÷ 300 MHz > 35 dB


300 ÷ 600 MHz > 30 dB


600 ÷ 1000 MHz > 30 dB



Ce produit, comme tous les autres produits de notre gamme de câble video, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².



Description

Détails

Câble coaxial 50 Ohm
Informations complémentaires

Informations complémentaires

Nbre conducteurs 4
Section mm² 4
Diamétre ext. (mm) 178
