Extension de port série réseau

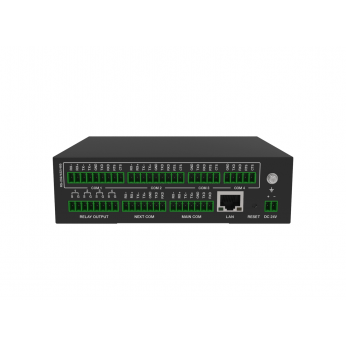

EPSR4 - Extension de port série réseau - 4 Ports, 4 Relais de contrôle, RS-232, GUI

Cet extendeur de port série réseau, avec 4 ports série d'entrée et de sortie étendus, peut communiquer avec le système de contrôle central programmable ou le PC pour contrôler plusieurs dispositifs, et effectuer la conversion de protocole entre divers dispositifs avec différents modes de communication.

Intégrant diverses interfaces de communication d'entrée, l'expandeur peut communiquer avec le système central de contrôle programmable ou le PC via les interfaces de communication RS-232, RS-422, RS-485 et réseau. et l'interface de communication réseau.

Le panneau avant de l'expandeur est conçu avec des indicateurs LED pour l'alimentation électrique, les ports série principaux et étendus envoyant/recevant des données, ce qui peut indiquer commodément et rapidement la progression de la communication de données et la panne de courant de l'équipement.

- Extension de port série réseau à 4 ports
- Prend en charge RS-232/422/485
- Vitesse de transmission sélectionnable de 2400 à 115200 bauds
- 512 octets de données maximum pour chaque trame
- Contrôle de 4x relais
- Mise en cascade des ports série
- Interface graphique Web intégrée pour la configuration

Les ports série principaux prennent en charge RS-232, RS-422 full duplex et RS-485 half duplex ; les ports série étendus 1 et 2 prennent en charge RS-422 full duplex et RS-485 half duplex. duplex ; le port série étendu 1 et le port série étendu 2 prennent en charge RS-232, RS-232, contrôle de flux matériel RS-232+, RS-422 full duplex et RS-485 half duplex ; le port série étendu 3 et le port série étendu 3 prennent en charge le contrôle de flux matériel RS-232+. duplex ; le port série étendu 3 et le port série étendu 4 prennent en charge le contrôle de flux matériel RS-232 et le contrôle de flux matériel RS-232

Les ports série étendus prennent en charge tous les débits en bauds (2400, 4800, 9600, 14400, 19200, 38400, 5600, 57600, 115200) pour communiquer avec les périphériques

• Les ports série étendus prennent en charge les bits de données (7, 8 bits), les bits de parité (impairs, pairs, aucun), les réglages des bits d'arrêt (1, 2 bits)
• Un grand espace tampon pour la transmission et la réception des données est réservé à chaque port série ; la file d'attente des données est prise en charge. chaque port série ; la file d'attente des données est prise en charge
• Chaque trame de données peut supporter jusqu'à 512 octets
• Prise en charge du transfert de données d'un port série étendu vers un réseau TCP/IP ou UDP TCP/IP ou UDP
• Peut être utilisé comme convertisseur de protocole pour la communication série et la communication réseau ; 2 modes de communication réseau sont fournis. communication réseau ; 2 modes de communication réseau sont fournis :
  a. TCP agit en tant que serveur, et le prolongateur écoute les demandes de connexion TCP sur le port TCP spécifié.
  de connexion TCP sur le port TCP spécifié ;
  b. UDP agit en tant que serveur et l'extenseur est à l'écoute des demandes de connexion UDP sur le port UDP spécifié. sur le port UDP spécifié.
• Fournir une interface de communication Ethernet 100M, une interface RS-232 et une interface RS-485. une interface RS-232 et une interface RS-485, qui peuvent être connectées à un ordinateur ou à un système de contrôle central. système de contrôle central, compatible avec tous les systèmes de contrôle central tiers tels que comme AMX, CRESTRON, RTI, etc.
• Les ports série de communication principaux permettent de modifier le débit en bauds pour s'adapter à n'importe quel débit en bauds. de communication pour s'adapter à n'importe quelle vitesse de transmission (2400, 4800, 9600, 14400, 19200, 38400, 5600, 57600, 115200)
• Prise en charge de 4 ports de relais basse tension, contacts normalement ouverts ; chaque groupe est indépendant et isolé. est indépendant et isolé, charge maximale de 1A 24V DC/AC
• Serveur Web intégré, qui permet de configurer les paramètres de l'appareil directement par le biais du navigateur de divers ordinateurs, tablettes et appareils mobiles
• Nom du support ou nom de l'appareil de remarque
