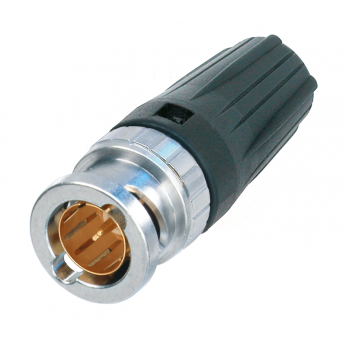

BNC Neutrik male a sertir pour cable DUBLO Neutrik

BNC Neutrik male a sertir pour cable DUBLO.

Dublo est un câble coaxial 75 utilisé pour les longues distances dans le domaine de la vidosurveillance.

Le connecteur de câble BNC HD rearTWIST offre un véritable design 75 Ω et est parfaitement adapté aux applications HD.
Le boot breveté rearTWIST garantit un accès facile même dans les applications à haute densité et offre un codage couleur.

Taille du sertissage :
Broche : 1,6 mm (carré)
Bouclier : 7,36 mm (hexagonal)

- Verrouillage/déverrouillage du "principe rearTWIST" à l'aide de la botte "soft touch" facilement accessible (brevet DE 100 48507)
- Idéal pour les cloisons encastrées où l'accès à la "tête" du connecteur peut poser problème. Ces connecteurs tournent par l'arrière et non par l'avant.
- La conception de True 75 Ω répond aux exigences strictes de la TVHD / DVD
- Zone de tête : Évite le basculement dû aux forces latérales pour protéger les contacts de la déformation. Garantit une durée de vie d'au moins 1000 cycles d'accouplement !
- L'insert de la broche centrale bien ajusté fournit un retour d'information tactile
- La technologie de sertissage du blindage et de la gaine permet d'éviter le problème de la tresse de mise à la terre exposée sur les assemblages de câbles
- Excellente protection et rétention des câbles
- Des pièces précises en laiton usinées en Suisse pour une durabilité exceptionnelle
- Les accessoires comprennent des bottes à code de couleur en 10 couleurs standard, une pince à sertir et des matrices

Contacter la résistance ≤ 3 mΩ (interne)
Résistance de contact ≤ 2 mΩ (extérieur)
Rigidité diélectrique 1,5 kVdc
Impédance 75 Ω
Résistance de l'isolation > 5 GΩ
Tension nominale <50 V
VSWR ≤1.050/>32 dB jusqu'à 1 GHz
≤1.065/>30 dB jusqu'à 2 GHz
≤1.100/>26 dB jusqu'à 3 Ghz

Diamètre extérieur du câble 7,3 mm
Rétention du câble > 30 N (Centre)
Taille du sertissage 7,36 Sertissage hexagonal (blindage) selon MIL22520/5-41(A)
Taille du sertissage (broche) 1,6 Sertissage carré (broche) selon CEI 60803 (désignation de la matrice 2)
Force d'insertion < 25 N
Durée de vie > 1000 cycles d'accouplement
Wiresize
Dispositif de verrouillage Bayonett
Ancrage des câbles Sertissage des gaines

Contacts Laiton (CuZn35Pb2), 0,2 µm AuCo (contact central)
Insérer PTFE
Laiton coquille (CuZn39Pb3)
Placage de coquille Optalloy®

Plage de température de -30 °C à +85 °C
Sertissage des contacts Conforme aux normes IEC 60803 et IEC 60352-2

Faire glisser la botte sur le câble - Positionner l'étiquette sur le câble

Faites glisser la bague de sertissage sur le câble

Préparer le câble comme indiqué

- Utiliser un dénudeur de câble coaxial réglable

Étendre le bouclier tressé

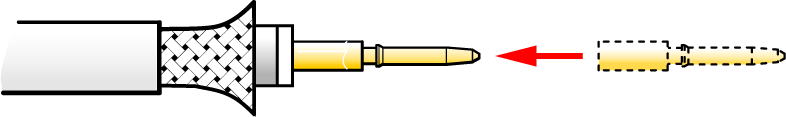

Sertir l'épingle
- positionner la broche sur le conducteur central
- Pour obtenir les meilleurs résultats de sertissage, il est recommandé d'utiliser l'outil de sertissage original de Neutrik - HXBNC la pince HX-R-BNC avec l'insert correspondant ou le sertissage hexagonal selon la norme IEC 803-W (SW 1.7) ou le sertissage carré selon la norme IEC 803-2 (SW 1.6)
- La broche peut également être soudée (en option)
- Redressez la broche si elle est mal alignée.

Insérez le câble dans le corps du connecteur

Faites glisser la bague de sertissage sur le blindage vers l'avant et poussez le câble jusqu'à sa position finale jusqu'à ce que vous entendiez un bruit de claquement.

Sertissez la virole avec l'outil (Pour obtenir les meilleurs résultats de sertissage, il est recommandé d'utiliser la pince HX-R-BNC. Mâchoire DIE-R-BNCX-PDG.

Encliquetez la botte sur le corps du connecteur
