RG11 - Câble coaxial 75 Ohm

Plus de vues

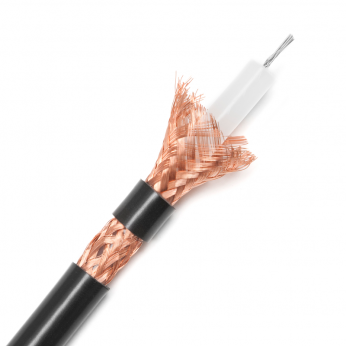

RG11 - Câble coaxial 75 Ohm
Câble coaxial 75 Ohm - RG 11 A/U
Description

Détails

RG 11 A/U

RG11 - Câble coaxial 75 Ohm

Cable video Coaxial analogique selon norme MIL C-17, 75 Ohm

RG11 est un câble coaxial analogique et numérique (jusqu’à) 75 Ω selon la norme MIL C-17.

Son âme multibrins (7 x 0.40 mm) est en cuivre étamé avec un simple blindage par tresse cuivre nu.

Ce câble video est idéal pour la transmission vidéo analogique ou de vidéosur­veillance, dans des milieux à faible perturbation sur de longues distances.

RG11 - Câble coaxial 75 Ohm

HF, hautes fréquences, il peut également être utilisé pour la réalisation de cordons vidéos analogiques sur mesure.

Existe également en version gaine extérieure LSZH

Blindage Tresse, Cuivre nu, diamètre extérieur 10.3 mm, gaine extérieure noire

Âme multibrins

Construction

Conducteur Cuivre étamé, ø 7 x 0,40 mm

Diélectrique Polyethylène basse densité ø 7,25 mm

1er Ecran Tresse cuivre nu, 97 %

Gaine extérieure PVC ø 10,3 mm

RG11 - Câble coaxial 75 Ohm

Propriétés

Impédance de transfert

100 ÷ 900 MHz > 57 dB


Rayon mini courbure rmin.

Aplication mobile : 110 mm

Installation fixe : 50 mm

Plage de température T°

En service : − 35 °C / + 85 °C

De pose : − 20 °C / + 60 °C

Comportement au feu

Propagation flamme IEC 60332-1

Caractéristiques électriques

Impédance Z 75 ± 3 Ω

Capacité 1 kHz C nom. 67 pF/m

Vitesse propagation v/c 66 %


Résistance linéique R
cond. < 20,5 Ω/km

écran < 4,4 Ω/km

diélectrique > 5 GΩ km

Tension d’effluve 6,0 kV

Efficacité écran > 55 dB


Affaiblissement α
MHz dB/100 m MHz dB/100 m
50 4,2

100 6,2

200 9,3

400 13,8

500 15,5

600 17,1

800 20,5

1000 23,4


Return Loss SRL

30 ÷ 300 MHz > 30 dB

300 ÷ 600 MHz > 27 dB

600 ÷ 1000 MHz > 25 dB

1000 ÷ 2000 MHz > 22 dB

2000 ÷ 3000 MHz > 20 dB

Cordons associés
COR11-*B (BNC/BNC)

Référence RG11

Désignation RG11 gaine PVC

Diamètre Ext. (mm) 10.3

Poids (Kg/Km) 140.2

Traction (N) 200

Conditionnement

T500m / T1000m

Les +

  • Pour longues distances
  • Idéal pour la réalisation de cordons vidéos analogiques sur mesure

Utilisation : Câblage

Ame : multibrins 7 x 0.40 mm

Diélectrique : PE 7.25 mm

Blindage : Tresse Cuivre nu

Gaine Extérieure: PVC, diamètre 10.3 mm

Impédance : 75 Ohm

Couleur : noir

Autres options : existe aussi en version LSZH

Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

Informations complémentaires

Informations complémentaires

famille Câbles vidéo
Ame conducteur multibrins cuivre étamé
Nbre conducteurs 5
Section mm² 6
Isolement PE
1er Blindage tresse cuivre nu
Recouvrement (1) 97%
Gaine extérieure PVC
Impédance (Ohm) 75
Diamétre ext. (mm) 220
Masse Kg/Km 145
Couleur gaine noir
