RG213 - Câble Coaxial analogique MIL C-17 50 Ohm

Plus de vues

RG213 - Câble Coaxial analogique MIL C-17 50 Ohm

RG 213 U


Cable video Coaxial analogique selon norme MIL C-17, 50 Ohm


RG213 est un câble coaxial analogique 50 Ω selon la norme MIL C-17.


Son âme multibrins (7 x 0.40 mm) est en cuivre étamé avec blin­dage tresse en cuivre nu.


Surtout utilisé pour le câblage d’antennes pour les signaux en Haute Fréquence (HF), ce câble video permet d’étendre le signal sur de longues distances.


Existe également en version gaine extérieure PVC

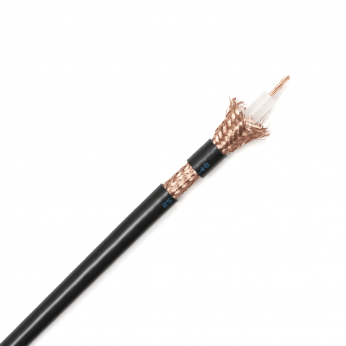

Blindage Tresse, Cuivre nu, diamètre extérieur 10.3 mm, gaine extérieure noire


Âme multibrins



RG213


Construction


Conducteur Cuivre nu, 7 x 0,75 mm


Diélectrique Polyethylène basse densité ø 7,25 mm


Ecran Tresse cuivre nu, 97 %


Gaine extérieure PVC ø 10,3 mm



Propriétés


Impédance de transfert


100 ÷ 900 MHz > 57 dB


Rayon mini courbure rmin.


Application mobile : 100 mm


Installation fixe : 50 mmPlage de température T°


En service : − 35 °C / + 85 °C


De pose : − 20 °C / + 60 °C



Comportement au feu


Propagation flamme IEC 60332-1



Caractéristiques électriques


Impédance Z 50 ± 2 Ω


Capacité 1 kHz C nom. 100 pF/m


Vitesse propagation v/c 66 %



Résistance linéique R cond. < 6,0 Ω/km


Résistance linéique R écran < 4,4 Ω/km


diélectrique > 5 GΩ km


Tension d’effluve 5.5kV




Affaiblissement α
MHz dB/100 m MHz dB/100 m
5 1.2


10 1.8


50 4,3


100 6,4


200 9,5


400 13.7


500 15,3


600 16,9


800 20.4


1000 23,2


1350 28.4


1500 30,4


2150 38.9


3000 48,9




Return Loss SRL


30 ÷ 300 MHz > 31 dB


300 ÷ 600 MHz > 28 dB


600 ÷ 1000 MHz > 27 dB


1000 ÷ 2000 MHz > 24 dB


2000 ÷ 3000 MHz > 22 dB




Connnectiques


Telegartner : FIC213N


BNC : BNC213MSE



COR213-*B (BNC/BNC)


COR213-*N (FIC213N)



Référence RG213


Désignation RG213 gaine PVC


Diamètre Ext. (mm) 10.3


Poids (Kg/Km)  163.0


Traction (N) 200


Conditionnement T500m / T1000m



Les +



  • Pour longues distances

  • Idéal pour la réalisation de cordons vidéos analogiques sur mesure


RG213


Utilisation : Câblage


Ame : multibrins 7 x 0.40 mm


Diélectrique : PE 7.25 mm


Blindage : Tresse Cuivre nu


Gaine Extérieure: PVC, diamètre 10.3 mm


Impédance : 50 Ohm


Couleur : noir




Autres options : existe aussi en version LSZH


Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².



Description

Détails

Câble coaxial 50 Ohm - RG 213 U
Informations complémentaires

Informations complémentaires

famille Câbles vidéo
Ame conducteur multibrins cuivre nu
Nombre de paire 4
Isolement PE
1er Blindage tresse cuivre nu
Recouvrement (1) 97%
Gaine extérieure PVC
Impédance (Ohm) 50
Diamétre ext. (mm) 85
Masse Kg/Km 162
Couleur gaine Grise
