SP4T-4K | Distributeur 4K 1 x 4 avec Loop out

SP4T-4K

Extendeur et Distributeur HDMI vers HDBaseT 4K

SP4T-4K | Distributeur 4K 1 x 4 avec Loop out

Grâce à son convertisseur de signal et son amplificateur intégrés, SP4T-4K garantit une distribution rapide et sans perte des signaux 4K UHD vers 4 récepteurs.

Via 4 liaisons HDBaseT jusqu’à 60 mètres, ce produit, à la fois distributeur et extendeur, peut être cascadé jusqu’à 2 fois, soit un total de 12 sorties HDBaseT.



Distributeur HDBT 1x4 avec loop out, 4K, 70 mètres, extra plat (12mm)

Le SP4T-4K est un distributeur HDMI avec 4 sorties HDBaseT et 1 sortie HDMI Loop locale.

Il permet le transport des signaux 4K (Ultra HD, 2160p) sur 60 mètres via un câble Cat5e/6/6A/7.

Ce distributeur 4K convertit et envoie le signal HDMI IN vers les 4 sorties HDBaseT, sans perte de signal.

Les sorties HDBaseT sont PoC (Power Over Cable), ce qui permet d’alimenter les récepteurs et donc de se passer d’alimentations.

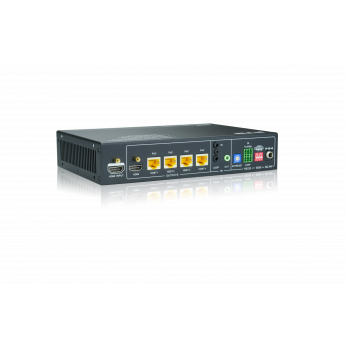

Cascading

La sortie HDMI Loop permet d'augmenter la distribution par un déport d'écran ou du cascading avec un autre SP4T-4K, ce qui revient à un total de 12 sorties.

Les sorties InfraRouge et RS-232 permettent d’envoyer des commandes aux autres SP4T-4K. Elles sont prises en charge

Ces signaux permettent également de contrôler les écrans connectés.

Signaux

SP4T-4K est compatible HDMI 1.4 et prend donc en charge les signaux 3D.

Ce distributeur accepte les signaux jusqu’à une résolution de 2160p.

Il prend également en charge une bande passante élevée de 10,2 Gbit/s avec 4K UHD.

Résolutions

SP4T-4K supporte la résolution 4K en 60Hz.

Le signal HDBaseT 4K est garanti sur 40 m via un seul câble réseau CAT5e/6/6A, et jusqu'à 60 m en 1080P.

Le signal HDMI 4K est garanti jusqu'à 8 m via un seul câble réseau CAT5e/6/6A, et jusqu'à 15 m en 1080P.

Comment utiliser un Distributeur 4K 1 x 4 avec Loop out

Données techniques

• Résolution supportées : 4K×2K; 1080p, 3D
• Distance maximale de transmission : 4K 40 m, 1080p 70 m
• Bande passante : 10.2Gbps
• Compatible standards HDMI1.4 & HDCP
• Lecture simultanée d'une source sur 4 écrans
• Accepte les signaux jusqu'à 2160p
• Gestion intelligente EDID (5 types) pour éviter problèmes d'affichage
• LEDs pour vérifier activité & conformité HDCP
• RS232 adressable & IR bi-directionnel pour contrôler l'affichage
• 4 sorties PoE / POC / POH 70 mètres
• Mise à jour Firmware via USB

Composition

Entrée
1 HDMI

Sortie
4 HDBaseT

1 HDMI Loop

Autres Fonctionnalités

Fonction PoC (Power Over Cable)

Pilotage via RS232

Possibilité de gérer l'EDID via Dip-Switch.

Transport des signaux RS232 et IR.

Pour une utilisation optimale, il est recommandé d'utiliser un câble réseau Altimium Cat5e/6/6A/7.

Ce produit, comme tous les autres produits de notre gamme de Distributeurs, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

SP4T-4K

 4K 4:2:0 30Hz 40 m , à travers un seul câble CAT6A ALTILAN6A

 1080p 60Hz sur 60m , à travers un seul câble CAT6A ALTILAN6A

 1 sortie HDMI jusqu'à 15 mètres

 4 sorties HDBT jusqu'à 70 mètres

 Bande passante jusqu'à 10.2Gbps

 Compatible standard HDMI1.4

 Compatible HDCP 1.4

 Insert  RS232 et   InfraRouge bi-directionnel

 Deport  RS232 et   InfraRouge bi-directionnel

 Gestion EDID via Dip Switch

 PoC (Power Over Cable)

● LED indiquant le signal HDCP & la présence du signal

● Possibilité de cascader un deuxième distributeur
