SW4-4K | Sélecteur HDMI 4x1 extra plat

SW4-4K

Switcher HDMI 4K 4:4:4 4 vers 1 audio désembeddé

SW4-4K | Sélecteur HDMI 4x1 extra plat

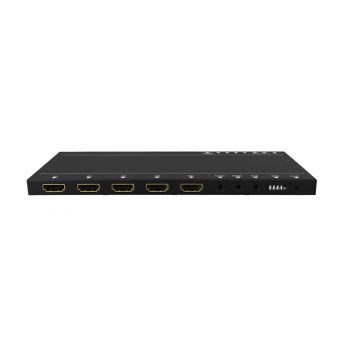

SW4-4K est un commutateur HDMI ultra fin (11 mm) avec audio désembeddé.

Discret et réactif

Très discret, ce sélecteur HDMI 4K 4:4:4 4 entrées 1 sortie permet la commutation entre ses 4 ports, qu’elle soit automatique ou manuelle.

Sa sortie audio désembeddé permet d’encapsuler le signal audio pour le lire séparément du signal video.

Avec son design ultra fin, le SW4-4K est le switcher HDMI idéal pour les salles de réunion, ou en complément d'entrée : il s'intègre facilement dans toutes les installations, notamment derrière un écran plat ou sous une table.

Son design compact, seulement (11 mm d'épaisseur) et son auto switch en font un élément clef de tout environnement de travail.

Signaux

Les 4 ports HDMI sont à la norme HDMI 1.4, et prennent en charge HDMI Deep Color, full 3D et 4Kx2K @ 30Hz.

La bande passante élevée est de 10.2 Gbit/s, ce qui permet une transmission rapide du signal.

SW4-4K est compatible HDCP1.4, qu’il détecte automatiquement. Le signal de sortie dépend du signal d’entrée, et inversement.

Désembeddeur audio intégré

Son désembeddeur audio intégré lui permet de séparer les signaux video et audio, pour par exemple envoyer le son sur une enceinte.

ARC

Il comprend également un ARC (Audio Return Channel) qui lui permet de véhiculer le signal audio entre l’émetteur et le récepteur dans les deux sens.

Cette fonctionnalité économise un câble HDMI et facilite la configuration.

Résolutions

SW4-4K supporte la résolution 4K 4:4:4 30Hz sur 15 mètres maxi.

Le signal HDMI 4K est garanti jusqu'à 8 mètres via un seul câble réseau CAT5e/6/6A, et jusqu'à 15 mètres en 1080P.

Gestion d’EDID

Ce commutateur Auto switch comprend également une gestion d’EDID intelligente, qui lui permet de reconnaître les signaux DDC des appareils, et de les apprendre.

Il est ainsi possible de paramétrer jusqu’à 10 réglages EDID.

Afin d’en faciliter l’utilisation, 5 réglages EDID sont déjà préprogrammés dans SW4-4K : 1080P 3D 2ch, multi canaux 3D 1080P, 1080P 2D 2ch, 1080P 2D multi-canaux et 3840x2160 2D30Hz.

L’EDID peut être manuelle si elle est branchée aux DIP-switch.

Pilotage

SW4-4K est très facilement pilotable : via InfraRouge par une télécommande IR fournie, via les commandes RS-232, mais également par boutons face avant.

La télécommande infrarouge permet de piloter SW4-4K via une liaison sans fil.

Ceux-ci permettent de basculer de commutation automatique à manuelle et inversement, en appuyant sur le bouton SOURCE / AUTO pendant 3 secondes.

Ils permettent également de changer la source HDMI IN, qui est par défaut la dernière source détectée.

Mise à jour

Le port USB sur la face avant permet une mise à jour rapide du Firmware.

Autres fonctionnalités

L’alimentation peut se faire via l’alimentation fournie avec, ou via l’USB de façade.

Ce port 5V 1Amper permet, en utilisant l’alimentation de l’écran, de se passer d’une alimentation supplémentaire.

SW4-4K se mettra alors en veille au même moment que l’écran.

- Ce sélecteur dispose d’un RS232 sur prise jack 3.5. Cette fonction est intéressante pour de petites sollicitations type domestiques ou toutes petites installations.

Ce distributeur existe également avec audiv désembeddé : le SW4H2A-4K.

- Attention, problème sur la gestion RS232 sur jack 3.5 par un automate Cres tron.

Si vous souhaitez utiliser cette fonctionnalité, il est préférable d'utiliser un SCA61E ou un SCA61HE.

Comment utiliser un Sélecteur HDMI 4x1 extra plat

Données techniques

• Supporte 4K×2K@30Hz, 1080p 3D, HDMI couleur profonde, full 3D
• Bande passante : 10.2Gbps
• Compatible HDCP1.4, détection automatique
• Sortie Audio desembeddé
• Supporte ARC (Audio Return Channel)
• Gestion EDID intelligente (5 intégrées, 10 paramètrables, copie)
• Formats PCM, Dolby Digital, DTS, DTS-HD
• Supporte raccordement à chaud
• Mise à jour Firmware via USB façade
• Design ultra fin (11 mm)

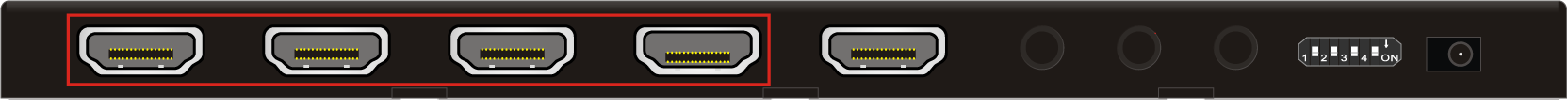

Composition

Entrées
4 HDMI

Sortie

title="Sélecteur HDMI 4x1 extra plat SW4-4K"

1 HDMI

Audio désembeddé

Ce produit, comme tous les autres produits de notre gamme de Switchers, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

SW4-4K

 4K 30 Hz 4:2:0   à travers un seul câble HDMI 2.0 CORDMI2

 1080p 15 m

 Bande passante jusqu'à 10.2Gbps

 Supporte le HDMI 1.4

 Compatible HDCP 1.4

 Pilotable RS232

 Pilotable InfraRouge

 Gestion EDID

Format ultra slim , compatible 4K , audio desembedé, commutation automatique , pilotable en RS-232

Utilisation : Particulièrement recommandé pour Salle de réunion Numérique ou peut être utilisé en complément d’entrée sur la table.
