Câble Coaxial analogique MIL C-17 75 Ohm souple & résistant

RG 59 B/U
Câble coaxial 75 Ohm - RG 59 B/U

Connectez-vous ou créez un compte pour afficher les tarifs.

Expédition Rapide
Commandes 24/7
Site Sécurisé
Câble coaxial 75 Ohm - RG 59 B/U

RG59

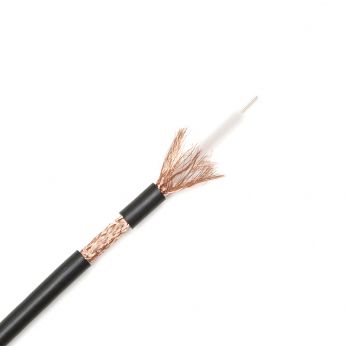

RG59 - Câble Coaxial analogique MIL C-17 75 Ohm souple & résistant

RG59 est un câble coaxial analogique et numérique (jusqu’à) 75 Ω selon la norme MIL C-17.

Son âme monobrin est en acier cuivré avec blindage par tresse en cuivre nu.

Avec son faible diamètre le rendant souple, ce câble video est idéal pour la réalisation de cordons vidéos analogiques sur mesure.

Existe également en version gaine extérieure LSZH

Cordon COR59 avec la BNC BNC59 ou le manchon MAN59MSE

Cable video Coaxial analogique 75 Ohm, selon norme MIL C-17,

Blindage Tresse, Cuivre nu,

diamètre extérieur 6.2 mm,

gaine extérieure noire

Âme monobrin

RG59

Construction

Conducteur Acier cuivré ø 0,58 mm

Diélectrique Polyethylène basse densité ø 3,70 mm

1er écran Tresse Cuivre nu, 92 %

Gaine extérieure PVC ø 6,20 mm

Propriétés

Impédance de transfert

100 ÷ 900 MHz > 57 dB

Rayon mini courbure rmin.

Application mobile : 60 mm

Installation fixe : 30 mm

Plage de température T°

En service : − 35 °C / + 85 °C

De pose : − 20 °C / + 60 °C

Comportement au feu

Propagation flamme IEC 60332-1

Caractéristiques électriques

Impédance Z 75 ± 3 Ω

Capacité 1 kHz C nom. 67 pF/m


Vitesse propagation v/c 66 %

Résistance linéique R

cond. < 154 Ω/km

écran < 13 Ω/km

Tension d’effluve 5.0kV

Affaiblissement α

MHz dB/100 m MHz dB/100 m

5 2.3

10 3.1

50 7.4

100 10.7

200 15.7

400 22.7

500 25.7

600 28.7

800 33.6

1000 38.0

1500 48.5

3000 72.7


Return Loss SRL

30 ÷ 300 MHz > 31 dB

300 ÷ 600 MHz > 28 dB

600 ÷ 1000 MHz > 24 dB

1000 ÷ 2000 MHz > 18 dB

2000 ÷ 3000 MHz > 14 dB

Connectiques associées

Neutrik : NBNC75BLP9

Manchon : MAN59MSE

BNC : BNC59

Cordons associés

COR59-*B BNC/BNC

Référence RG59

Désignation RG59 gaine PVC

Diamètre Ext. (mm)  6.2

Poids (Kg/Km)  50,1

Traction (N) 200

Conditionnement T500m / T1000m

Les +

  • Faible diamètre
  • Reste souple
  • Idéal pour la réalisation de cordons vidéos analogiques sur mesure

RG59

Utilisation : Câblage

Ame : monobrin 1 x 0.58 mm

Diélectrique : PE 3.70 mm

Blindage : Tresse Cuivre nu

Gaine Extérieure: PVC, diamètre 6.2 mm

Impédance : 75 Ohm

Couleur : noir

Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².
