Câble coaxial 50 Ohm

RG 174 A/U

Cable video Coaxial analogique 50 Ohm, selon norme MIL C-17,

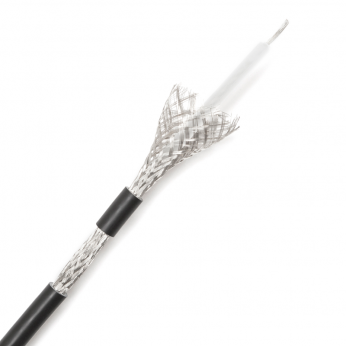

RG174 est un câble coaxial analogique 50 Ω selon la norme MIL C-17.

Son âme multibrins (16 x 0.16 mm) est en acier cuivré, avec blin­dage en tresse cuivre étamé.

Avec son très faible diamètre de 2,8 mm, le câble RG174 reste souple, et est idéal pour la réalisation de cordons HF analogiques sur mesure, pour des faibles longueurs, ainsi que pour le câblage des baies ou audiovisuelles.

Cordon COR174 avec la BNC BNC174MSE ou le manchon MAN174

Cable video Coaxial analogique 50 Ohm, selon norme MIL C-17,

Existe également en version gaine extérieure PVC

Ce câble video



Conducteur Acier cuivré 7 x 0,16 mm

Diélectrique Polyethylène basse densité ø 1,50 mm

Ecran Tresse cuivre étamé, 88 %

Gaine extérieure PVC ø 2,80 mm

Impédance de transfert

100 ÷ 900 MHz > 52 dB

Rayon mini courbure rmin.

Application mobile : 30 mm

répété : Diam. ext. x10

Plage de température T°

En service : − 35 °C / + 85 °C

De pose : − 20 °C / + 60 °C

Comportement au feu

Propagation flamme IEC 60332-1

Caractéristiques électriques

Impédance Z 50 ± 2 Ω

Capacité 1 kHz C nom. 100 pF/m

Vitesse propagation v/c 66 %

Résistance linéique R

cond. < 282 Ω/km

écran < 39 Ω/km

Affaiblissement α
MHz dB/100 m MHz dB/100 m
5 7.4

10 9.5

50 17.5

100 25.8

200 38.2

400 54.9

500 63.1

600 68.6

800 77.0

1000 87.5

Cable video Coaxial analogique 50 Ohm, selon norme MIL C-17,

Return Loss SRL

30 ÷ 300 MHz > 27 dB

300 ÷ 600 MHz > 23 dB

600 ÷ 1000 MHz > 21 dB

Gaine extérieure noire, Diélectrique : Polyethylène 1.5 mm.

Blindage Tresse, Cuivre étamé, diamètre extérieur 2.8 mm, gaine extérieure noire

Âme multibrins

Les +

• Très faible diamètre
• Reste souple
• Idéal pour la réalisation de cordons vidéos analogiques sur mesure et câblage de baies

Cable video Coaxial analogique 50 Ohm, selon norme MIL C-17,

Utilisation : Câblage d'intra baies

Ame : multibrins 16 x 0.16 mm

Diélectrique : PE 1.5 mm

Blindage : Tresse Cuivre étamé

Gaine Extérieure: PVC, diamètre 2.8 mm

Impédance : 50 Ohm

Couleur : noir
