Câble Coaxial analogique MIL C-17 50 Ohm pour moyennes distances

RG223

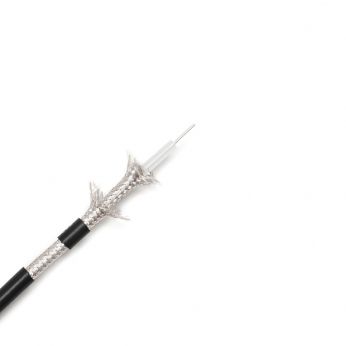

RG223 - Câble Coaxial analogique MIL C-17 50 Ohm

RG 223 U

Cable video Coaxial analogique selon norme MIL C-17, 50 Ohm, double tresse cuivre argenté, diamètre extérieur 5.4  mm, gaine extérieure noire

Ce câble video



Existe également en version gaine extérieure PVC

Âme monobrin cuivre argenté

Construction

Conducteur Cuivre argenté ø 1 x 0,90 mm

Diélectrique Polyethylène basse densité ø 2,95 mm

1er Ecran Tresse cuivre argenté, ø 98 %

2e Ecran Tresse cuivre argenté, ø 97 %

Gaine extérieure PVC ø 5,4 mm

Propriétés

Impédance de transfert

100 ÷ 900 MHz > 78 dB

Rayon mini courbure rmin.

Application mobile : 55 mm

Installation fixe : 30 mm

Plage de température T°

En service : − 35 °C / + 85 °C

De pose : − 20 °C / + 60 °C

Comportement au feu

Propagation flamme IEC 60332-1

Caractéristiques électriques

Impédance Z 50 ± 2 Ω

Capacité 1 kHz C nom. 100 pF/m

Vitesse propagation v/c 66 %

Résistance linéique R

cond. < 28,0 Ω/km

écran < 8,0 Ω/km

diélectrique > 5 GΩ km

Tension d’effluve 3,5 kV

Affaiblissement α

MHz dB/100 m MHz dB/100 m

1 2.6

10 3.7

50 9,0

100 13,0

200 19,3

400 28,1

500 31,9

600 35,3

860 42,3

1000 48,5

1500 61.3

1750 66,9

2500 82.5

3000 1,2

Return Loss SRL
30 ÷ 300 MHz > 32 dB
300 ÷ 600 MHz > 28 dB
600 ÷ 1000 MHz > 23 dB
1000 ÷ 2000 MHz > 19 dB
2000 ÷ 3000 MHz > 18 dB

Connectiques associées

Manchon MAN223
BNC BNC223MSE

Cordons associés

COR223-*B BNC/BNC

Référence RG223

Désignation RG223 gaine PVC

Diamètre Ext. (mm)  5.4

Poids (Kg/Km)  59.9

Traction (N) 200

Conditionnement T500m / T1000m

Les +

• Pour moyennes distances
• Idéal pour la réalisation de cordons vidéos analogiques sur mesure

Utilisation : Câblage Hertziens

Ame : monobrin cuivre argenté 1 x 0.90 mm

Diélectrique : PE 2.95 mm

Blindage : Double Tresse Cuivre argenté

Gaine Extérieure : PVC, diamètre 5.4 mm

Impédance : 50 Ohm

Couleur : noir

Autres options : existe aussi en version LSZH

Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².
