Câble Coaxial analogique MIL C-17 50 Ohm souple

RG 58 C/U
Câble coaxial 50 Ohm - RG 58 C/U

Connectez-vous ou créez un compte pour afficher les tarifs.

Expédition Rapide
Commandes 24/7
Site Sécurisé
Câble coaxial 50 Ohm - RG 58 C/U

RG 58 C/U

Cable video Coaxial analogique 50 Ohm, selon norme MIL C-17,

RG58 est un câble coaxial analogique 50 Ohm, selon la norme MIL C-17.

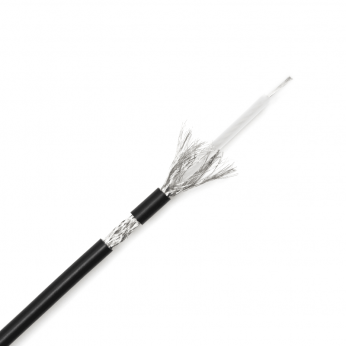

Ce câble video est composé d’une âme multibrins (19 x 0.18 mm) en cuivre étamé avec blindage tresse, et sa gaine extérieure est en PVC noir.

Avec son faible diamètre extérieur (5.00 mm), le câble RG58 est idéal pour la réalisation de petits cordons HF sur mesure.

Existe également en version gaine extérieure PVC

Blindage Tresse,  Cuivre étamé, diamètre extérieur 5 mm, gaine extérieure noire

Âme multibrins

RG58

Conducteur Cuivre étamé 19 x 0,18 mm

Diélectrique Polyethylène ø 2,95 mm

Ecran Tresse cuivre étamé 95 %

Gaine extérieure PVC ø 5,0 mm

Rayon mini courbure rmin.

Application mobile : 50 mm Installation fixe : 25 mm

Plage de température T°

En service : − 35 °C / + 85 °C

De pose : − 20 °C / + 60 °C

Comportement au feu

Propagation flamme IEC 60332-1

Caractéristiques électriques

Impédance Z 50 ± 3 Ω

Capacité 1 kHz C nom. 100 pF/m

Vitesse propagation v/c 66 %


Résistance linéique R

cond. < 36,5 Ω/km

écran < 16,5 Ω/km

Tension d’effluve 4.0 kV

Efficacité écran > 57 dB


Affaiblissement α
MHz dB/100 m MHz dB/100 m

50 9.7

500 34.4

100 14.0

200 20.5

400 30.0

600 38.0

860 47.0

1000 51.6

Return Loss SRL
30 ÷ 300 MHz > 28 dB

300 ÷ 600 MHz > 27 dB

600 ÷ 1000 MHz > 25 dB

1000 ÷ 2000 MHz > 20 dB

2000 ÷ 3000 MHz > 18 dB

RG58

Les +

  • Faible diamètre
  • Reste souple
  • Idéal pour la réalisation de cordons vidéos analogiques sur mesure

Utilisation : Câblage

Ame : multibrins 19 x 0.18 mm

Diélectrique : PE 2.95 mm

Blindage : Tresse Cuivre étamé

Gaine Extérieure: PVC, diamètre 5.00 mm

Impédance : 50 Ohm

Couleur : noir

Ce produit, comme tous les autres produits de notre gamme de câbles vidéo, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

Aucun document n'est disponible au téléchargement pour ce produit !
