Câble Coaxial Numérique HDTV Signal jusqu'à 30 m

SUPRA

SUPRA - Câble Coaxial Numérique HDTV Signal jusqu'à 30 m

SUPRA, câble coaxial numérique 75 Ω pour liaisons HD-SDI & HDTV,

Ce câble vidéo 0.6-2.8 est la référence en termes de standard de câble coaxial sur l’intra et inter Baie.

Son âme monobrin (1 x 0.6 mm) est en cuivre nu avec un double blindage général aluminium + tresse cuivre étamé, qui le rend optimal pour l’application d’un signal numérique sans perturbation externe.

SUPRA a une meilleure résistance mécanique que le câble BEN­GAL grâce à son diamètre extérieur plus important (4.5 mm).

Ce faible diamètre lui permet d’être un excellent compromis pour le câblage numérique des baies audiovisuelles (inter et intra), et installations fixes.

Dédié plutôt intégration et broadcast.

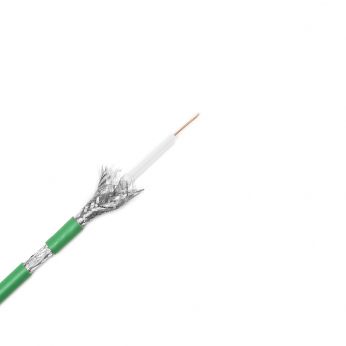

Coupe du câble SUPRA - Câble Coaxial Numérique HDTV Signal jusqu'à 30 m

SUPRA - Câble Coaxial Numérique HDTV Signal jusqu'à 30 m

Conducteur Cuivre nu, ø 0,60 mm
Diélectrique Polyethylène, gaz injecté ø 2,80 mm
1er écran Feuillard Aluminium, 100 %
2ème écran Tresse cuivre étamé, 91 %
Gaine extérieure PVC, ø 4,50 mm

SUPRA - Câble Coaxial Numérique HDTV Signal jusqu'à 30 m

Impédance de transfert
5 ÷ 30 MHz < 5 mOhm/m 30 ÷ 1000 MHz > 85 dB
1000 ÷ 2000 MHz > 75 dB 2000 ÷ 3000 MHz > 65 dB

Rayon mini courbure rmin. simple : x 5 fixe : x 10

Propagation flamme IEC 60332- I/II/III
Catégorie A - EN 50117

Impédance Z 75 ± 3 Ω
Capacité 1 kHz C nom. 56 pF/m
Vitesse propagation v/c 80 %
Résistance linéique R
cond. < 62.0 Ω/km écran < 12.8 Ω/km
Tension d’effluve 3.0kV

Return Loss SRL
30 ÷ 470 MHz > 28 dB
470 ÷ 862 MHz > 24 dB
862 ÷ 2150 MHz > 19 dB
2150 ÷ 3000 MHz > 17 dB
3000 ÷ 4500 MHz > 14 dB
4500 ÷ 6000 MHz > 13 dB

SUPRA - Câble Coaxial Numérique HDTV Signal jusqu'à 30 m

Cable video Coaxial Numérique 75 Ohm HD-SDI, HDTV,

Double blindage Aluminium + Tresse,

diamètre extérieur 4,5 mm

gaine extérieure verte

Âme monobrin, câble à faible diamètre extérieur pour le câblage numérique des baies audiovisuelles

Peut être utilisé jusqu'à une longueur de ... mètres.

Optimal pour l'application d'un signal numérique sans perturbation externe grâce à son double blindage Aluminium + tresse.

A une meilleure résistance mécanique que le câble BENGAL grâce à son diamètre extérieur plus important.

Longueurs de signaux

SMPTE ST292 - HD-SDI 1080i 1,5G-SDI 70 m

SMPTE ST424 - HD-SDI 1080p 3G-SDI 48 m

SMPTE 425-4 - UHDTV1 UHDTV2 3Gb/s 95 m

SMPTE 2081-1 UHDTV1 UHDTV2 6Gb/s 66 m

SMPTE 2082-1 UHDTV1 UHDTV2 12Gb/s 44 m

Les +

• Faible encombrement dans les baies de brassage
• Longueur de signal garanti jusqu'à ... mètres

Utilisation : Intra baies et Inter baies , installations fixes

Ame : monobrin 1 x 0.6 mm

Diélectrique : PE 2.8 mm

Blindage : Double blindage Aluminium + tresse

Gaine Extérieure: PVC diamètre 4.5 mm

Impédance : 75 Ohm

Signal : ... mètres

Couleur : verte

Autres couleurs possibles de la gaine extérieure : Noire ou Violette

Le SUPRA est particulièrement recommandé pour de courtes distances, 30 mètres maximum.

Les autres câbles d'intégration recommandés sont le BENGAL (utilisation baies de brassage), le LINEA (pour de courtes et moyennes distances, 80 mètres maximum), et le VOSTOK  (longues distances)

Est utilisé pour constituer le câble SUPRA 5

Cordons CORSUPRA (BNC/BNC), CORSUPRAMB (Mini BNC/BNC) avec BNC SUPRAMSE, connectique Neutrik NBNC75BFG7, manchon MANSUPRA.
