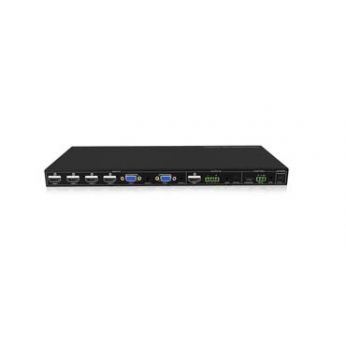

SCA61E | Sélecteur scaler analogique numérique HDMI

SCA61E

Sélecteur scaler analogique numérique avec audio désembéddé

SCA61E | Sélecteur scaler analogique numérique HDMI

Rapport qualité / prix imbattable

Avec 6 entrées pour une sortie HDMI scalée, le SCA61E est le sélecteur HDMI & VGA idéal pour les salles de classe, comme pour les petites salles de réunion.

Ce sélecteur scaler analogique/numérique au prix très attractif est une solution économique, permettant d’équiper toute une pièce avec un seul équipement.

Un Sélecteur scaler HDMI complet

Le SCA61E est un sélecteur extrêmement complet : 6 vers 1, il comprend également un audio désembeddé, la fonction scalable, ainsi que plusieurs possibilités de pilotage.

Grâce à son entrée universelle intégrée, (4 HDMI et 2 VGA), ce sélecteur scaler analogique numérique prend en charge ces signaux, et les met à l’échelle via sa sortie HDMI scalée.

Sortie HDMI scalée

Ce produit n’est pas un scaler de sortie, mais un scaler d’entrée pour les ports VGA.

Dans une configuration où l’on veut obtenir un signal 1920x1080 (ou 720P), SCA61E permet d’adapter le signal source en forçant la résolution des entrées.

Le signal VGA est embeddé dans le signal de l’HDMI, et la sortie HDMI scalée va ainsi véhiculer le signal encapsulé dans le bon format.

Le signal HDMI sera ainsi pris en charge jusqu’à une longueur de 15 mètres en 1920x1200.

Audio désembeddé

Le sélecteur scaler analogique numérique SCA61E comprend une sortie ligne audio désembeddé en local, avec S/PDIF ou Jack 3.5mm.

La sortie audio désembeddé permet d’enlever le son du signal vidéo.

Dans une grande salle où l’on a besoin d’amplifier un signal, celle-ci est particulièrement utile puisque cela ne se fait pas par l’HDMI, mais par l’audio désembeddé.

En branchant un signal audio numérique, celui-ci est convertit en audio analogique, puis est envoyé sur un équipement tiers (comme une table de mixage ou une matrice audio) via un câble ALCAN jusqu’à 15 mètres.

Résolutions

SCA61E supporte la résolution 4K 4:2:0 à 60Hz.

Ce sélecteur scaler analogique numérique permet le 4K bypass, le signal 4K en sonde.

Le signal HDMI est garanti jusqu'à 8 mètres via un seul câble réseau CAT5e/6/6A, et jusqu'à 15 mètres en 1920x1200.

Signaux

SCA61E est compatible HDMI1.4.

Ce sélecteur supporte le format HDCP1.4.

Il tolère également une bande passante élevée de 10.2Gbps.



Pilotage

Le SCA61E est pilotable en RS-232 avec une petite télécommande fournie, ou via les boutons de la face avant.

 La télécommande infrarouge permet de piloter ce produit via une liaison sans fil.

Mise à jour

La mise du Firmware se fait via le port USB de la face avant.



Autres fonctionnalités

Commutation manuelle ou automatique (Auto-switch) avec fonction scalable.

L’entrée optique S/PDIF de l’amplificateur audio AMP250 peut être utilisée avec SCA61E.

Alimentation 5V



Utilisable dans tout type d’environnement

Le format compact du SCA61E facilite son intégration dans tout type d’environnement, notamment les salles de réunion de petite et moyenne tailles.

Prenant en charge différents signaux vidéos, ce sélecteur est particulièrement conçu pour l’intégration.

Il peut fonctionner en stand-alone, en entrée de matrice HDMI, comme point d’entrée sous une table, on peut y rajouter un ampli pour sonoriser une salle (AMP250), etc.

Les entrées VGA sont utilisables en composite YUC ou YC, pour un usage infographique.

Comment utiliser un Sélecteur scaler analogique numérique HDMI

Données techniques

• Résolutions Max HDMI : 4K×2K Pass through / VGA : 1920x1200
• Supporte 4K en sonde
• Distance maximale : 15 m en 4K×2K
• Compatible standards HDMI1.4 & HDCP1.4
• Bande passante HDMI : 10.2Gbps / VGA : 375MHz
• Entrées VGA commutables en YPbPr/YUC/YC/C-video pour infographie
• Commutation manuelle ou automatique
• Mise à jour firmware via USB
• Pilotage via RS232, télécommande (fournie) ou boutons face avant

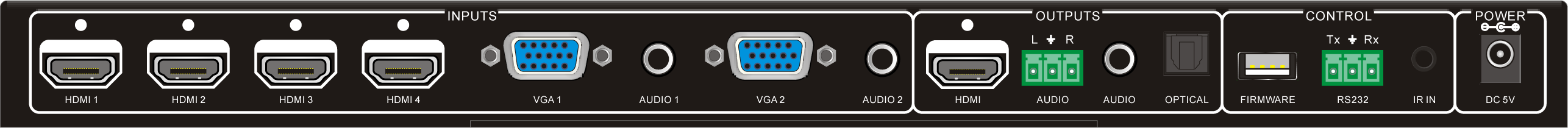

Composition

Entrées

4 HDMI

2 VGA + Audio

Ligne

Sorties

1 HDMI

Ligne

Ce produit, comme tous les autres produits de notre gamme de Scalers, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

Sélecteur scaler analogique numérique avec audio désembédée

Commutation automatique fonction en stand alone ou en entrée de matrice HDMI

● Sélecteur 6 entrées / 1 sortie HDMI scalée

 Distance maximale 15 mètres en 1920x1200 1080P@60Hz, à travers un seul câble CAT6A ALTILAN6A

● Supporte 4K en sonde.

 Bande passante : 6.75Gbps

 Compatible HDMI1.4

 Compatible HDCP

  Supporte CEC

 Alimentation 5V

 Auto-switch ou  Commutation manuelle

Pilotage

 RS232 ou boutons face avant (  télécommande fournie)

Utilisation : Peut servir de point d’entrée sous une table ou petite salle de réunion on peut rajouter un ampli pour sonoriser la salle.
