Scaler switcher 9 entrées, 4K 4:2:0 60 Hz, HDBT SCA91T

SCA91T

Sélecteur scaler HDMI/HdBaseT + TP411R inclus

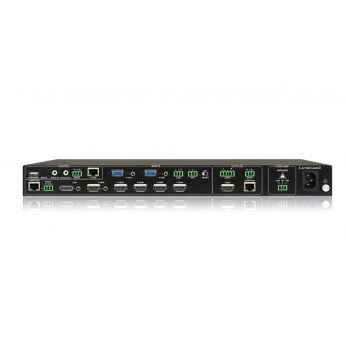

SCA91T | Scaler switcher 9 entrées, 4K 4:2:0 60 Hz, HDBT

Scaler switcher avec 9 entrées & 4K,HDBT input et output,PoH,HDMI 2.0, HDCP 2.2,GUI, TP411R-4K INCLUS

Le SCA91T est un scaler 9 vers 1 (une sortie HDMI & HDBT) jusqu'à 100 mètres en 1920x1080, 70 mètres en 4K 4:2:0 60Hz.

Il possède également des entrées ligne / micro et 1 sortie audio désembeddée ainsi qu'une sortie audio amplifiée de 1x40W 100V.

Pilotable en RS232 ou via télécommande (fournie), TCP/IP, interface utilisateur intégrée (GUI).

Le récepteur fourni est le TP411R-4K, il est alimenté par le PoH du scaler.

Comment utiliser un Scaler switcher 9 entrées

Données techniques

• HDMI : 4K@60Hz 4:4:4 (entrée), 4K@60Hz 4:2:0 (sortie)
• HDBT 1080p 70 m, 4K 40 m (entrée)
• 1080p 100 m, 4K 70 m (sortie)
• VGA entrée : 1920x1200
• Compatible standards HDMI2.0, HDCP2.2 & HDR
• Bande passante : 18Gbps
• Ampli 100V intégré
• Gestion d'EDID interne
• Contrôle via RS232, IR & TCP/IP
• Supporte PoH (Power Over HDBaseT)
• Gestion interne EDID

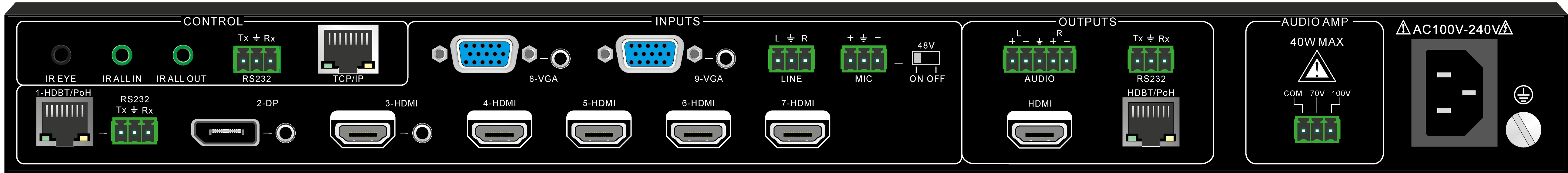

Entrée

5 HDMI

1 DISPLAYPORT

2 VGA + Audio

1 HDBaseT

Ligne

Ligne 48V

Sortie

1 HDMI

1 HDBaseT

HP 100V 40W

Ligne

Le SCA91T est un scaler 4k qui scale up et scale down différents types de signaux audiovisuels.

Il comprend les ports suivants : 5 x HDMI, 1 x Displayport, 1 x HDBT, 2 x VGA avec entrée MIC et audio, qui lui permettent de prendre en charge les signaux vidéo correspondant en entrée.

L'entrée HDMI peut supporter la résolution 4k 60 4: 4: 4 avec le standard HDCP2.2 ainsi qu'une bande passante de 18 Gbps.

Le scaler a une sortie HDBT miroirrée HDMI, et comprend une amplificateur audio 40W intégré.

L'appareil peut être piloté en local via les boutons de la face avant, via des commandes Infrarouge, des commandes RS232, ou à distance via le protocole TCP / IP ou une interface graphique utilisateur (GUI) par une page HTML.

Entrée audio: connecteurs à vis captive 3 broches "3pin captive screw" pour les entrées MIC et Ligne, et sélecteur DIP-Switch pour choisir l'alimentation fantôme 48V.

Sortie audio: connecteurs audio à vis captive 5 broches "5pin captive screw" pour l'audio symétrique , connecteurs à vis captive 3 broches "3pin captive screw" pour l'audio asymétrique.

Sortie de l'Ampli : Résistance constante ou Voltage constant

Contrôle : signaux Infrarouge, commandes RS232, pilotage TCP / IP; RS232 et Infrarouge peuvent être transmis au récepteur HDBT type TP412R-4K.

Entrée HDMI: connecteurs HDMI type-A, 4K 60fps 4:4:4, HDCP2.2

Entrée HDBT: connecteur RJ45, HDMI1.4, HDCP1.4, 1080p 70m, 4K 40m, PoH

Entrée VGA: connecteurs VGA DB15 avec audio stéréo 3,5 mm embeddé, résolution jusqu'à 1920x1200

Sortie HDMI: connecteur HDMI type-A, 4K 60 fps 4:2:0

Sortie HDBT: connecteur RJ45, HDMI1.4, HDCP1.4, 1080p 100m, 4K 70m, PoH

Résolution d'entrée: jusqu'à 4Kx2K à 60Hz 4: 4: 4

Résolution de sortie: jusqu'à 4Kx2K à 60Hz 4: 2: 0

Contrôle: RS232, IR, TCP / IP
Alimentation: AC100-240V

Scaler 4K
HDMI 2.0, HDCP 2.2
Entrée audio externe
Amplificateur audio
Entrée HDBT 1080p 70m ou 4K 40m avec PoH
Sortie HDBT 1080p 100m ou 4K 70m avec PoH
Contrôle RS232 et TCP / IP
Interface OSD avec contrôle Infrarouge
Interface Web utilisateur (GUI) intégrée

Mode Scaler (par défaut): Scaler 9 entrées 4K avec sortie miroirrée;

Mode matrice:
N'importe laquelle des entrées 1 ~ 5, peut être une matrixée avec n'importe laquelle des entrées 6 ~ 9;
Impossible d'avoir 2 sorties pour l'entrée 1 ~ 5 en même temps;
Impossible d'avoir 2 sorties pour les entrées 6 ~ 9 en même temps;
Différente sortie pour HDBT et HDMI
La sortie en matrice peut avoir une résolution différente.
Les entrées micro et ligne peuvent être ajoutées à n’importe quelle sortie;
Commutation avec contrôle Infrarouge, bouton face avant, RS232, IP et interface web utilisateur (GUI)

Ce produit, comme tous les autres produits de notre gamme de Scalers, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

SCA91T

● Sélecteur scaler 9 vers 1 avec Scaler intégré

● Scale la résolution VGA jusqu'à 1920x1200

EN ENTREE

 Compatible HDMI1.4

 HDCP2.2

 4K 4:4:4 60Hz

EN SORTIE

 Compatible HDMI1.4

 Compatible HDCP1.4

 4K 4:2:0 30Hz

   Transmissions 1080p à 70m à travers un seul câble CAT6A ALTILAN6A

   et 4K 4:2:0 à 40m à travers un seul câble CAT6A ALTILAN6A

 Supporte le PoH (Power Over HDBaseT)

● Ampli 1x40W 100V

● Entrée Ligne & Micro

 Pilotage

 RS232

 IR,

 TCP/IP

GUI

1 entrée micro 48v et ligne,

1 entrée HDBT,

1 sortie audio amplifié 40w 100v (mode matrice possible sous certaine condition ) TP411,412 , TP402, TP403 etc…

Utilisation : Particulièrement recommandé pour Salle de réunion avec double affichage (1VP et 1 écran de retour par exemple)
