MAT.HDBT66-4K | Matrice hybride 66 HDBaseT

MAT.HDBT66-4K

Matrice hybride 6 entrées HDMI HDBT 4K 4:2:0 60Hz

MAT.HDBT66-4K | Matrice hybride 66 HDBaseT

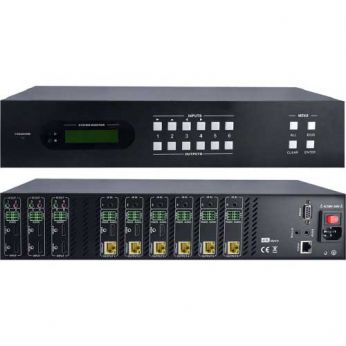

MAT.HDBT66-4K est une matrice hybride HDBaseT 6x6 avec en entrée 6 HDMI (4K max), et en sortie 3 HDMI avec audio désembeddé, 6 HDBaseT, & 6 Audio analogique.

Elle supporte en sortie une résolution max de 4K@60Hz 4:2:0 (HDMI 8 m & HDBT 40 m), et 1080P@60 Hz (HDMI 15 m & HDBT 70 m) sur un seul câble CAT6A.

La matrice permet d'alimenter les récepteurs PoC. La source audio est sélectionnable via la commande RS232. L’installation est facile grâce au design de montage en rack.

La MAT.HDBT66-4K est une matrice hybride 6 entrées HDMI, 6 sorties HDBT, & 3 sorties HDMI avec desembeddage audio sur bornier.

TP412R-4K





Elle supporte une résolution maximale de 4K 4:2:0 60 Hz (sortie HDMI 8m et HDBT 40 mètres), et 1080P Full HD 60 Hz (sortie HDMI 15 mètres et HDBT 70 mètres) sur un seul câble CAT5e/6/6A.

La gestion d'EDID est intégrée.

Pilotable en RS232, TCP/IP, interface utilisateur intégrée (GUI).

Insertion RS232 & IR.

Matrice 66 hybride HDBaseT sortie audio desembedé et insert Rs232

Une matrice hybride

Une matrice hybride permet de rentrer un signal HDMI / HDBaseT et de le déporter facilement via un extendeur.

Produit très intéressant en terme d’économie et de facilité de câblage, MAT.HDBT** est une solution de plus en plus utilisée.

Les sorties HDMI en miroir permettent soit un retour local, soit de l’envoi DATA sur de la visio ou sur un enregistreur numérique (streaming).

Chaque sortie possède un audio desembeddé distinct, ainsi que la possibilité d’insérer un RS232.

Une « matrice RS-232 »

Dans une situation de pilotage ou de sélection d’appareil via RS-232, il est possible de réinjecter cette commande sur le récepteur HDBaseT déporté.

Servant en quelque sorte de « matrice RS-232 », cela permet de piloter le vidéoprojecteur ou l’écran.

En rentrant sur le port ETHERNET depuis l’automate, on peut piloter jusqu’à xxx RS-232.

Les sorties HDBaseT alimentent les récepteurs, ce qui évite d’avoir à alimenter les récepteurs en 220 V.

Autres fonctionnalités

La fonctionnalité AFV (Audio Follow Video) est intégrée dans la MAT.HDBT**, ce qui permet de dissocier le son de la vidéo.

Comment utiliser une Matrice hybride 66 HDBaseT

Données techniques

• Résolution max : 4K×2K@30Hz
• 4K : 8 m max (HDMI), 40 m max. (HDBT), 1080P@60Hz : 70 m max.
• Compatible standards HDCP2.2 (entrée) / HDCP1.4 (sortie)
• Compatible standards HDMI1.4 (entrée) / HDMI1.4 (sortie)
• Détection HDCP : manuelle & auto (entrée), manuelle (sortie)
• Supporte PoC (Power Over Cable)
• Bande passante : 10.2Gbps
• Gestion d'EDID intelligente : manuelle & DATA intégrées
• Pilotable via face avant, TCP/IP, IR & RS232 bi-directionnels

La matrice est également déclinée en 44, en 66, en 88, en 44 économique (3 récepteurs fournis) et en 88 économique (7 récepteurs fournis).

Composition

Entrées

6 HDMI

Sorties

6 HDBaseT

3 HDMI desembeddage audio sur bornier

Ce produit, comme tous les autres produits de notre gamme de Matrices, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

MAT.HDBT66-4K

● 1080P Full HD 60Hz 15/70m

● 4K 4:2:0 60Hz 8/40 mètres

 HDMI 1.4

● HDMI 1.4 & HDCP 1.4

● Gestion d'EDID

● Pilotable par IR, RS232 & TCP/IP ou bouton en façade

● PoC

● Insert RS232 & IR

6 HDBT   1080p 60Hz sur 70m,   4K 30 Hz sur 40m

3 HDMI  1080p Full HD 60Hz sur 15m et  4K 30Hz sur 8m

Sorties HDBT et HDMI en mode miroir

 HDMI 1.4

  HDCP 2.2

Sortie audio désembédée sur chaque sortie (AFV)

 PoC (Power over cable)

Pilotable en

 RS-232,

 par TCP/IP

GUI,

  Gestion  EDID

envoi des commandes  RS-232 via HDBT vers les extendeurs.
