MAT.HDBT88-4K | Matrice hybride 88 HDBaseT

MAT.HDBT88-4K

Matrice hybride 8 entrées HDMI HDBT 4K 4:2:0 60Hz

MAT.HDBT88-4K | Matrice hybride 88 HDBaseT

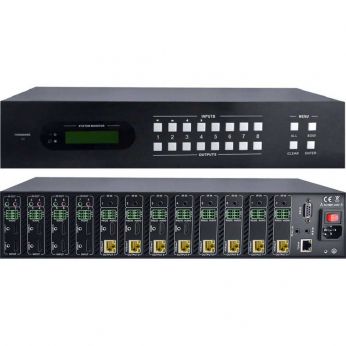

MAT.HDBT88-4K est une matrice hybride HDBaseT 8x8 avec en entrée 8 HDMI (4k max), et en sortie 4 HDMI avec audio désembeddé, 8 HDBaseT, & 8 Audio analogique.

Elle supporte en sortie une résolution max de 4K@60Hz 4:2:0 (HDMI 8 m & HDBT 40 m), et 1080P@60 Hz (HDMI 15 m & HDBT 70 m) sur un seul câble CAT6A.

Cette matrice 8 x 8 peut alimenter les récepteurs (type TP412R-4K) via PoC (Power Over Cable).

La source audio est sélectionnable via la commande RS232.

L’installation est facilitée grâce au design de montage en rack RACK.MATHDBT44E.

Les 4 sorties HDMI permettent un desembeddage audio sur bornier.

TP412R-4K





Elle supporte une résolution maximale de 4K 4:2:0 60 Hz (sortie HDMI 8m et HDBT 40 m), et 1080P Full HD 60 Hz (sortie HDMI 15 m et HDBT 70 m) sur un seul câble CAT5e/6/6A.

La gestion d'EDID est intégrée.

Pilotable en RS232, TCP/IP, interface utilisateur intégrée (GUI). Insertion RS232 & IR. La matrice permet d'alimenter les recepteurs.

Comment utiliser une Matrice hybride 88 HDBaseT

Données techniques

• 4K×2K@30Hz ≤ 40 m max., 1080P@60Hz 70 m max.
• Distances : 4K : 8 m (HDMI), 40 m (HDBaseT), 1080P : 70 m
• Compatible standards HDMI1.4, HDCP2.2 (Entrée), HDCP1.4 (Sortie)
• Bande passante : 10.2Gbps
• Gestion HDCP : manuelle & auto-detection (Entrée), manuelle (Sortie)
• Supporte PoC (Power Over Cable)
• Pilotable via face avant, TCP/IP, IR & RS232 bi-directionnels
• Gestion d'EDID intelligente : manuelle & DATA intégrées

Composition

Entrées

8 HDMI

Sorties

8 HDBaseT

4 HDMI desembeddage audio sur bornier

Ce produit, comme tous les autres produits de notre gamme de Matrices, sont disponibles à notre stock de Moissy Cramayel (77) d'une superficie de 3 800 m².

MAT.HDBT88-4K

8 entrées HDMI, 8 sorties HDBT, 4 sorties HDMI duppliquées + SPDIF + Audio de-embeddée

 1080P Full HD 60Hz 15/70m

  4K 4:2:0 60Hz 8/40m

 HDMI 1.4

 HDCP 1.4

  Gestion  EDID

Pilotable

  par IR,

 RS-232,

 par TCP/IP

bouton en façade

 PoC (Power over cable)

● Insert

  RS-232,

 InfraRouge
